Gerando o Plano de Cortes

1. O que é o Plano de Corte

O Plano de Corte é a ferramenta do GransoftWeb que decide como as peças de um pedido serão encaixadas dentro das chapas de granito, mármore, quartzo ou porcelanato, de modo a aproveitar o máximo de material e gerar o mínimo de perda.

Em uma frase: você informa o que precisa cortar (as peças) e o que tem para cortar (as chapas); o sistema calcula e devolve o desenho de cada chapa com as peças posicionadas, o percentual de aproveitamento e a relação de retalhos que voltam para o estoque.

Na prática, ele substitui o desenho de encaixe feito à mão, a conferência “no olho” de quantas chapas serão necessárias e a discussão entre escritório e oficina sobre quanto vai sobrar.

A tela não salva nada

O Plano de Corte é uma tela de trabalho, não um cadastro. Nada do que você digitar nela fica gravado no sistema — se fechar a janela, tudo se perde. Sempre exporte (PDF, HTML ou DXF) o plano aprovado antes de fechar.

2. O que o módulo produz

Ao final do cálculo, o Plano de Corte entrega:

Informação	Para que serve
Aproveitamento (%)	Quanto da área das chapas virou peça. É o indicador que diz se o plano está bom.
Chapas usadas	Quantas chapas foram realmente necessárias, do total informado (ex.: “2 de 3”).
Peças posicionadas	Quantas peças couberam, do total solicitado (ex.: “12 de 12”).
Área das peças (m²)	Soma da área de tudo que será cortado.
Retalho aproveitável (m²)	Sobras grandes o suficiente para voltar ao estoque e serem usadas em outro pedido.
Perda de serra (m²)	Material consumido pelo disco entre as peças.
Desenho de cada chapa	Desenho em escala, com cada peça posicionada e sua medida. É o que vai para a oficina.
Lista de retalhos (R1, R2…)	Medida e área de cada sobra aproveitável, por chapa.
Peças não alocadas	O que não coube, com a medida, a quantidade e o motivo.
Arquivos PDF / HTML / DXF	Documento para imprimir, documento para enviar e desenho técnico em milímetros para a máquina de corte.

3. Antes de começar

Usuário com acesso ao módulo Produção.
As chapas precisam estar cadastradas no Estoque com comprimento e altura líquidos preenchidos — chapa sem medida líquida é ignorada pelo plano.
Para puxar as peças automaticamente da Ordem de Serviço, os itens do pedido precisam ter as medidas de conferência lançadas.
Tenha em mãos a espessura do disco da sua serra (em mm) e a margem de limpeza que você costuma descartar na borda da chapa.

4. Como acessar o módulo

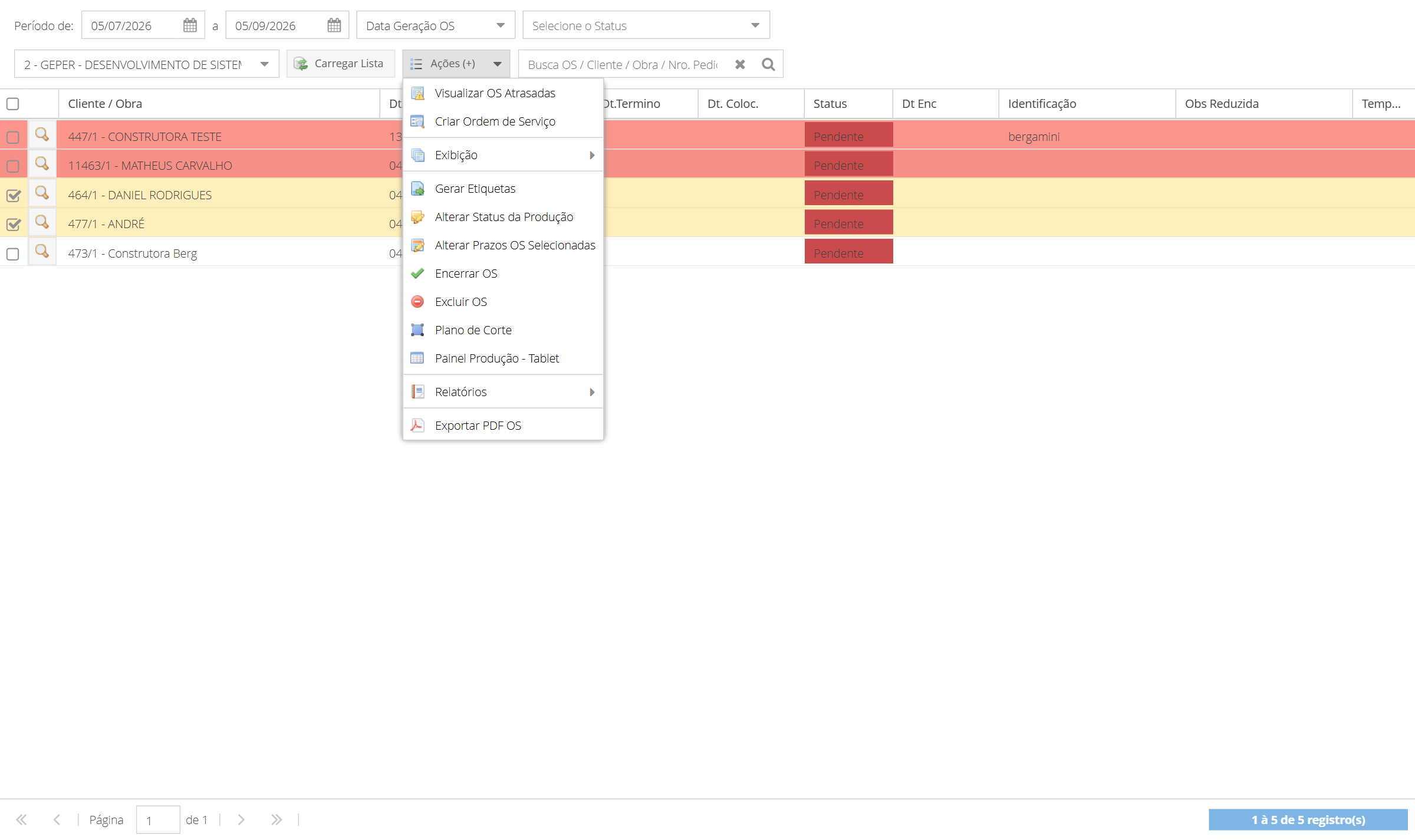

No menu superior, clique em Produção e depois em Lista - Ordens de Serviço.
Informe o período e clique em Carregar Lista para trazer as Ordens de Serviço.
Marque, na primeira coluna da grade, as Ordens de Serviço cujas peças você quer cortar (pode marcar mais de uma).
Clique em Ações (+) e escolha Plano de Corte.

Atalho

Ao abrir por esse caminho com Ordens de Serviço marcadas, a janela já vem com as peças dessas OS carregadas na aba “2. Peças”. Se preferir, abra sem marcar nada e lance as peças manualmente.

Não confunda

Dentro de Ações (+) → Relatórios existe o item “Relatório - Plano de Corte”. Ele é outro recurso: apenas imprime a relação de medidas em forma de lista. Não calcula encaixe, não desenha a chapa e não gera DXF. O otimizador é o item “Plano de Corte” do menu Ações (+), como na Figura 2.

5. Visão geral da janela

A janela tem quatro abas, na mesma ordem em que se monta o trabalho, e três botões no rodapé.

Aba	O que você faz nela
1. Chapas	Informa o que você tem para cortar.
2. Peças	Informa o que você precisa cortar.
3. Parâmetros Corte	Informa como a sua serra corta.
4. Resultado	Mostra o desenho gerado e os indicadores.

No rodapé: Calcular Plano de Corte, Exportar e Fechar.

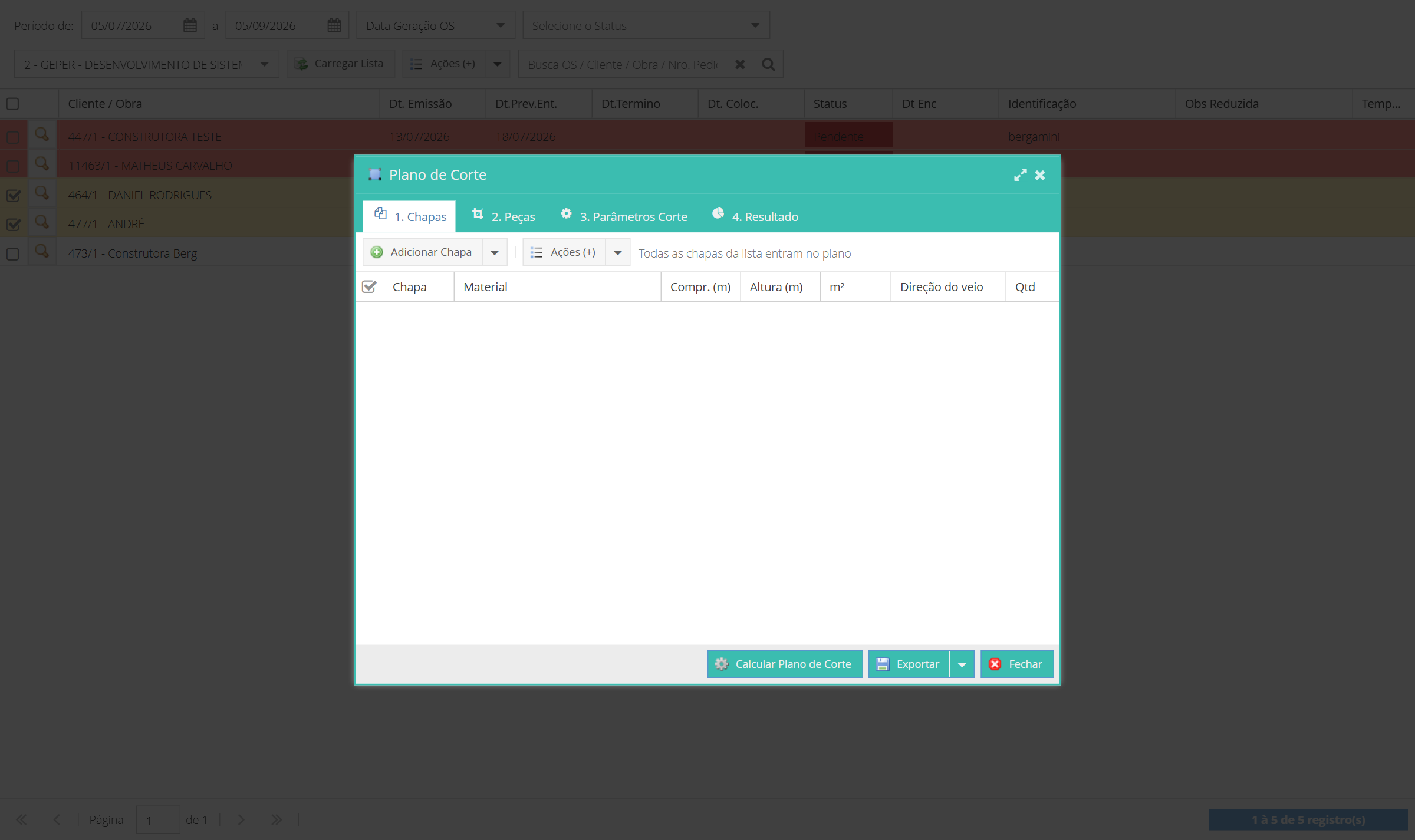

6. Passo 1 — Aba “1. Chapas”: lançar as chapas

A aba começa vazia de propósito: o estoque de uma marmoraria tem chapas demais para caber em uma única tela. Você escolhe quais entram no plano.

Regra de ouro

Todas as chapas que estiverem nesta lista entram no cálculo. A caixinha de marcação da primeira coluna serve apenas para remover linhas — não para escolher quais serão usadas.

6.1 Adicionar chapa do estoque (uso normal)

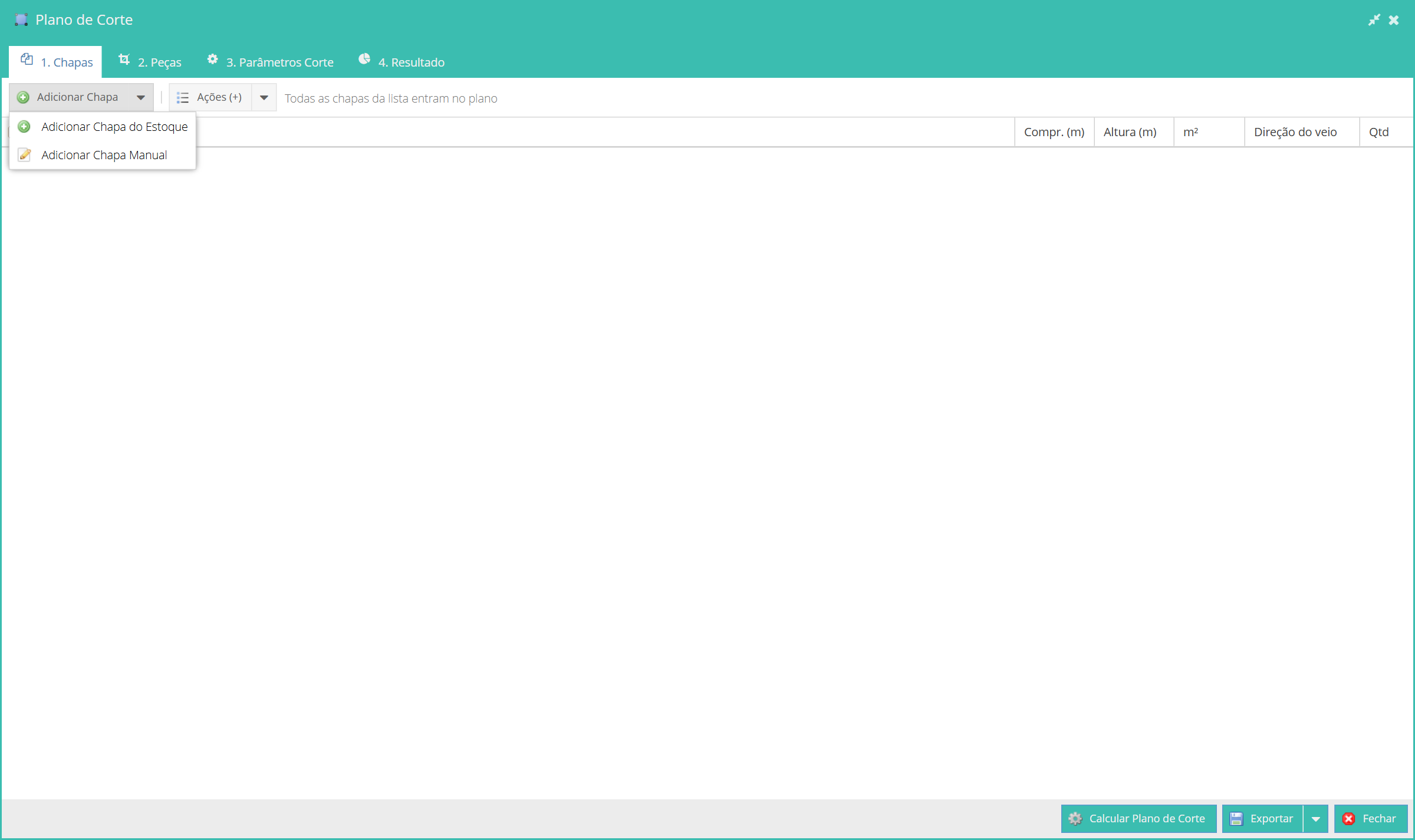

Clique em Adicionar Chapa e escolha Adicionar Chapa do Estoque.

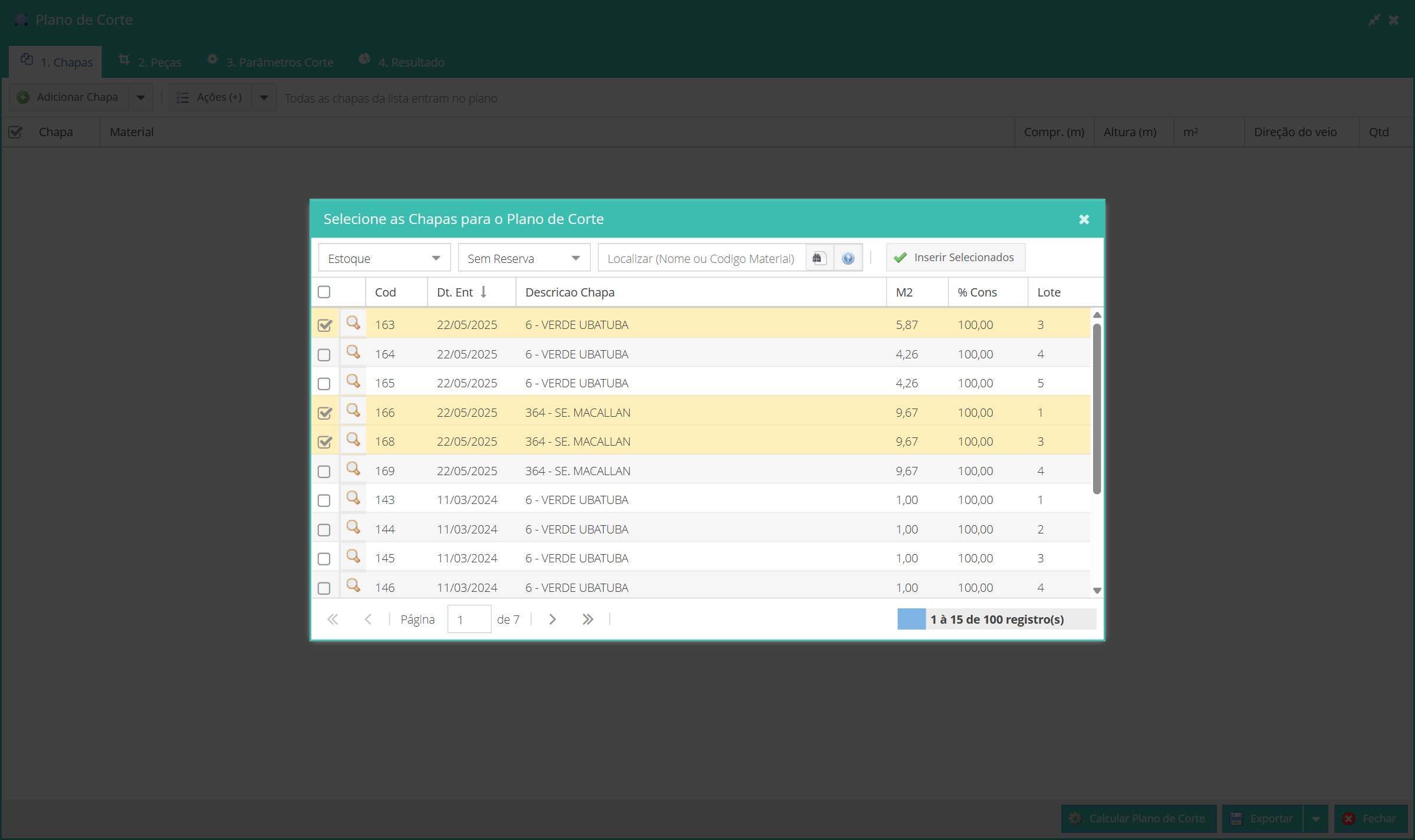

Abre a consulta de chapas. Use o campo Localizar (Nome ou Código Material) para filtrar, marque uma ou várias chapas e clique em Inserir Selecionados.

Chapa sem comprimento ou altura líquida é ignorada — o sistema avisa quantas foram descartadas.
Chapa já incluída no plano não é adicionada duas vezes.

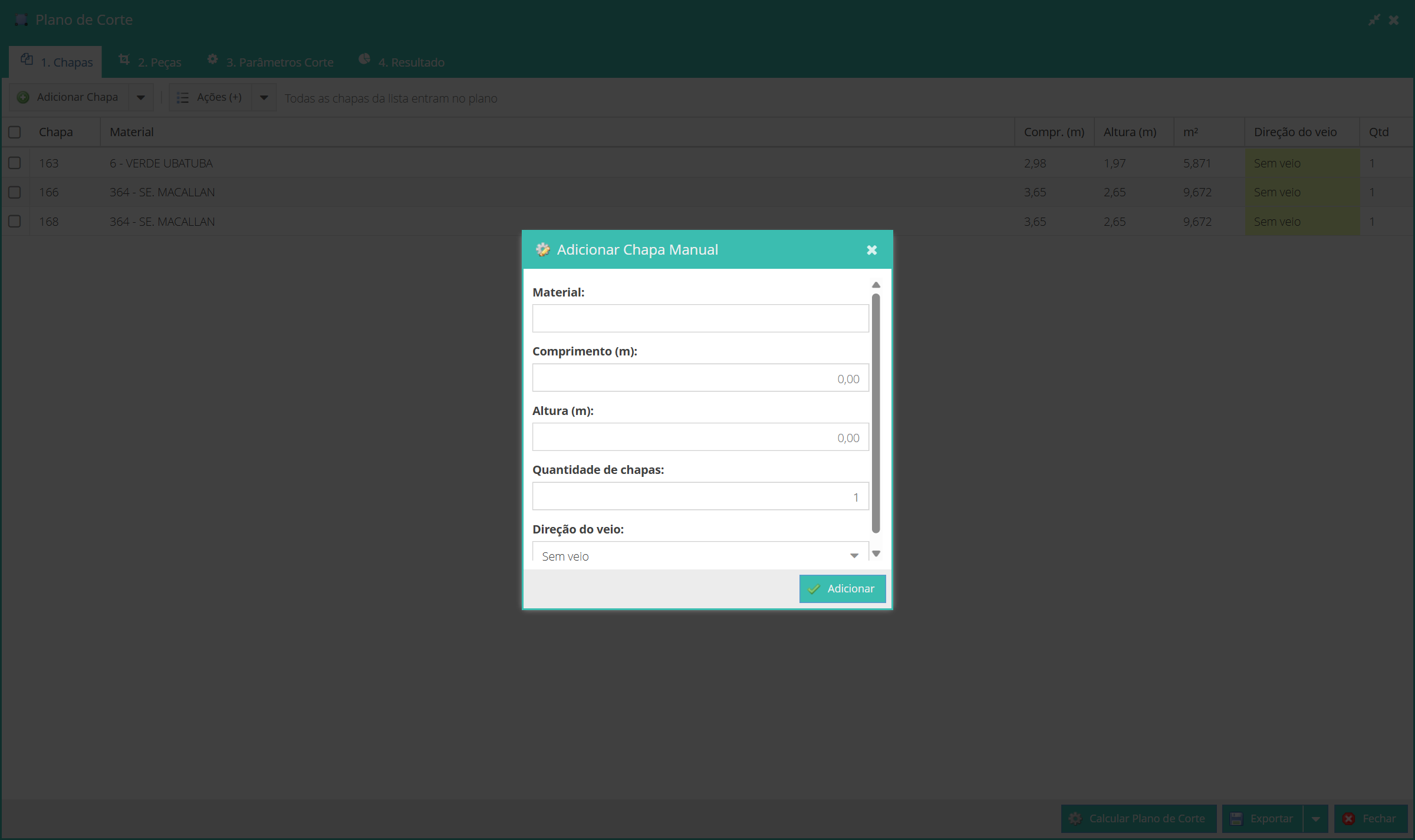

6.2 Adicionar chapa manual

Use quando a chapa ainda não existe no estoque — por exemplo, uma chapa que acabou de chegar, ou um retalho grande que você quer testar no plano.

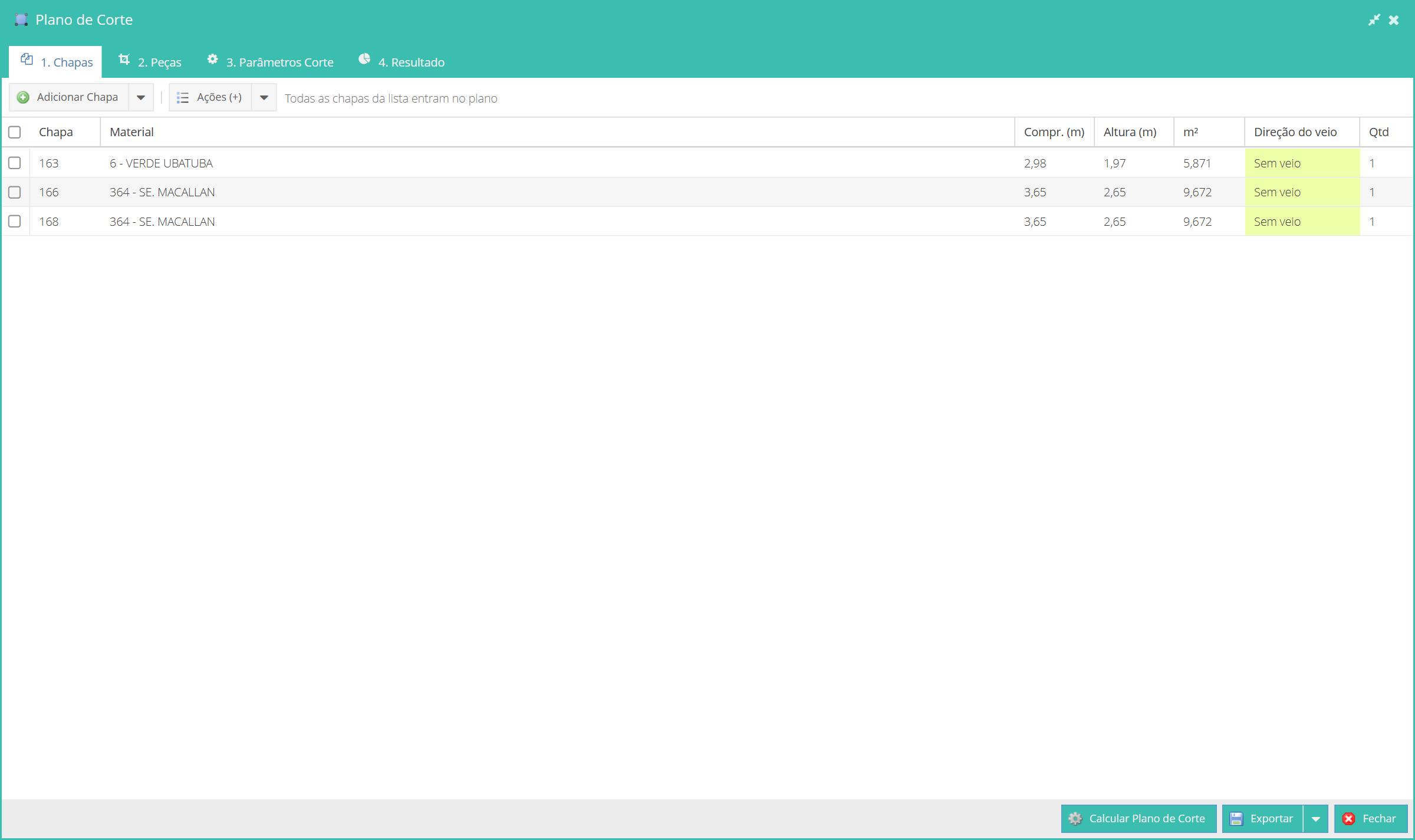

6.3 A lista de chapas

Coluna	Significado
Chapa	Código da chapa no estoque, ou Manual.
Material	Descrição do material.
Compr. (m) / Altura (m)	Medidas líquidas da chapa.
m²	Área da chapa (calculada).
Direção do veio (editável)	Sem veio, Horizontal ou Vertical.
Qtd (editável)	Quantas chapas iguais a essa você tem.

Por que o veio fica na chapa e não nos parâmetros? Porque o mesmo plano pode misturar material com veio e material sem veio. Quem define a direção do veio é a chapa; quem define se a peça precisa respeitar esse veio é a peça (aba 2).

6.4 Remover chapas

Marque as caixinhas e use Ações (+): Remover Marcadas tira apenas as linhas marcadas; Limpar Lista tira todas.

Qualquer alteração na lista de chapas apaga o resultado já calculado. Será preciso clicar novamente em Calcular Plano de Corte.

7. Passo 2 — Aba “2. Peças”: lançar as peças

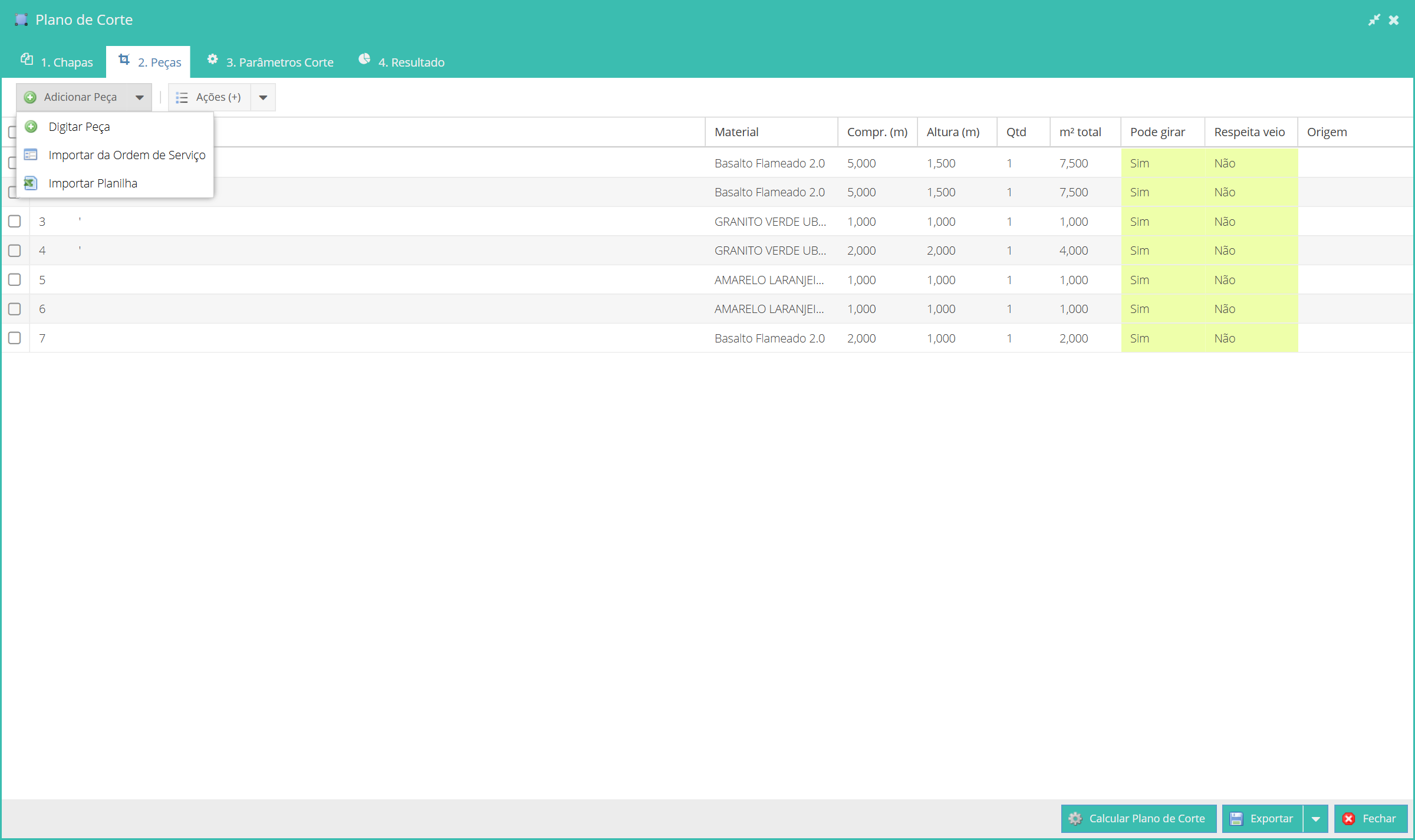

Há três formas de alimentar a lista, e elas podem ser combinadas no mesmo plano.

7.1 Importar da Ordem de Serviço

Clique em Adicionar Peça → Importar da Ordem de Serviço.
Digite o número da OS — o campo aceita tanto o número impresso quanto o código interno — e clique em Buscar Itens.
O sistema lista os itens da OS (ambiente, item/serviço, quantidade, m²). Marque os desejados ou use Marcar Todos.
Clique em Adicionar Peças ao Plano.

As peças entram já com material e medidas. Se você abriu a janela pelo caminho do capítulo 4, esta etapa já veio pronta.

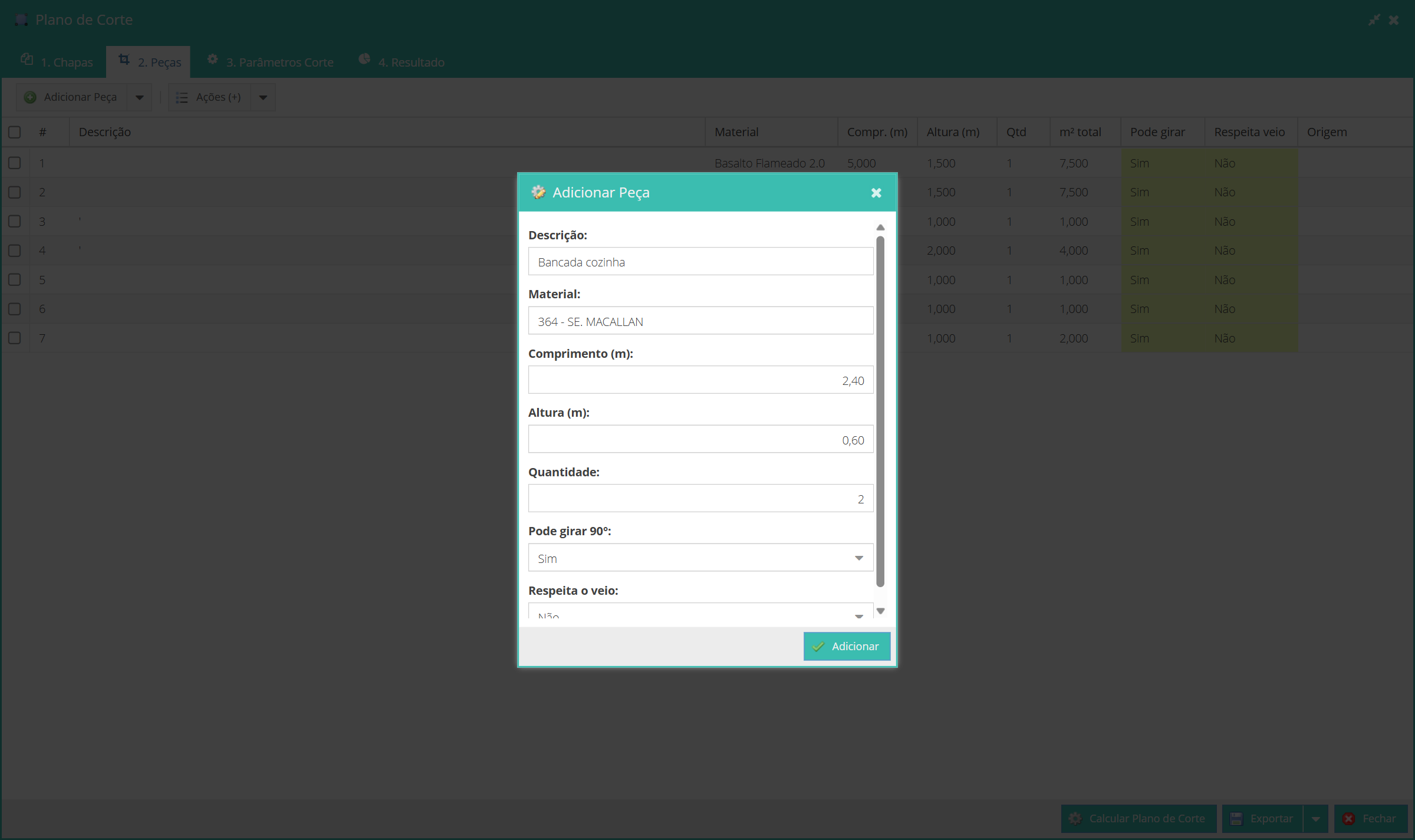

7.2 Digitar peça (uma a uma)

7.3 Importar planilha (Excel)

Ideal quando o cliente ou o projetista manda a relação de peças em Excel.

Clique em Adicionar Peça → Importar Planilha e selecione o arquivo .xlsx ou .xls.
Na tela de mapeamento, indique qual coluna da planilha corresponde a cada campo esperado: Descricao, Compr, Altura, Qtd.
Conclua a importação — as peças entram com a origem “Planilha”.

Linha com comprimento ou altura zerada é descartada.
Linha sem descrição recebe o nome “Peça importada”.
Aceita vírgula ou ponto como separador decimal (1,25 ou 1.25).
Uma linha com erro não interrompe a importação das demais.

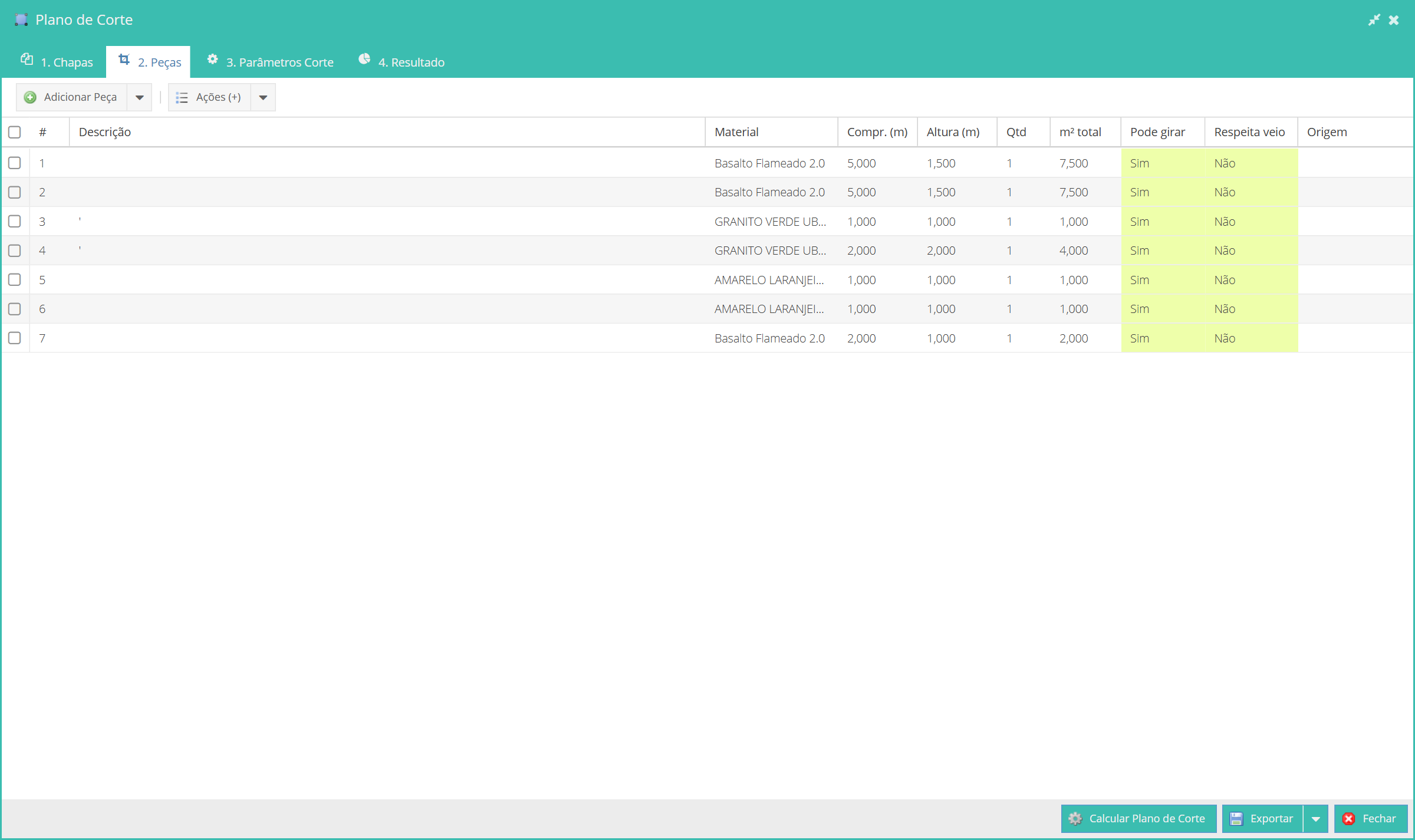

7.4 A lista de peças e a regra do material

Coluna	Significado
#	Número sequencial da peça.
Descrição	Nome da peça (bancada, frontão, soleira…).
Material	Ver a regra abaixo.
Compr. (m) / Altura (m)	Medidas da peça acabada.
Qtd	Quantidade de peças iguais.
m² total	Comprimento × altura × quantidade (calculado).
Pode girar	Sim = o sistema pode deitar a peça para encaixar melhor.
Respeita veio	Sim = a peça deve acompanhar o veio da chapa.
Origem	De onde a linha veio (OS, Planilha, Digitada).

Regra do material — leia com atenção

Material preenchido: a peça só entra em chapa com o mesmo material. A comparação é pelo texto (não diferencia maiúsculas de minúsculas). Se na peça está escrito GRANITO VERDE UBATUBA e na chapa está 6 - VERDE UBATUBA, o sistema entende que são materiais diferentes e a peça não será alocada.

Material em branco: funciona como curinga — a peça pode ser cortada em qualquer chapa do plano.

Na prática: se as peças não estão sendo alocadas e você tem certeza de que cabem, confira primeiro se o texto do material da peça bate com o da chapa. Se preferir deixar o sistema escolher livremente, apague o material das peças.

7.5 “Pode girar” e “Respeita veio”

Pode girar 90º = Sim — o sistema pode trocar comprimento por altura para caber melhor. Use Não em peças com acabamento ou desenho que não admitem inversão.
Respeita o veio = Sim — a peça é obrigada a acompanhar a direção do veio definida na chapa. Se a chapa estiver como Sem veio, o campo não tem efeito.

7.6 Remover peças

Marque as caixinhas e use Ações (+) → Remover Marcadas ou Limpar Lista. Peças com medida zerada ou quantidade zero são simplesmente ignoradas no cálculo — não geram erro.

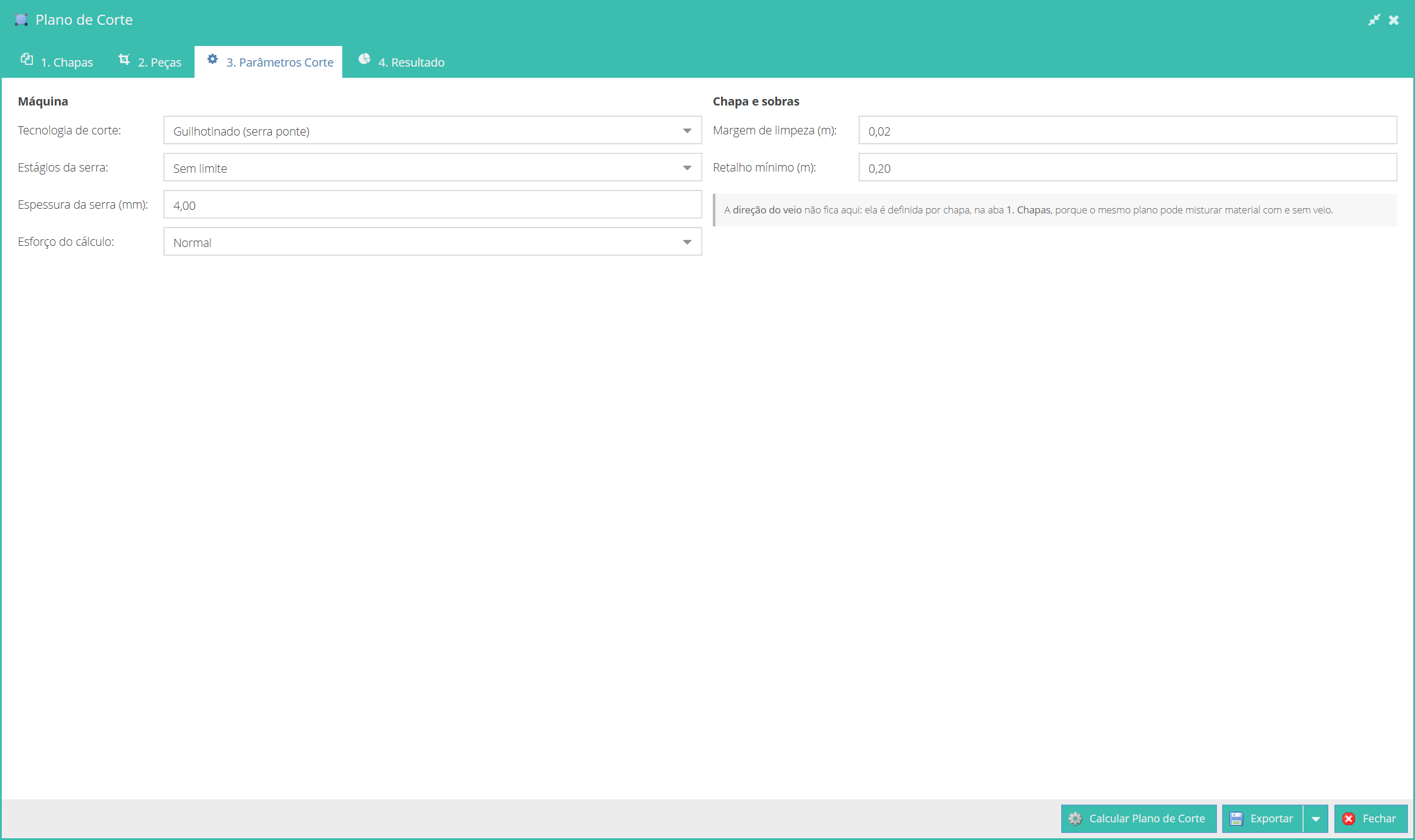

8. Passo 3 — Aba “3. Parâmetros Corte”

Estes valores dependem da sua máquina e do seu material — não do pedido. Ajuste uma vez e, na rotina, você raramente precisará voltar aqui.

Campo	O que significa / quando mexer
Tecnologia de corte	Guilhotinado (serra ponte) — todo corte atravessa a chapa de ponta a ponta. Use se você corta em serra ponte / bancada. Livre (jato d’água / CNC) — permite encaixar peça em qualquer vão. Aproveita mais, mas o desenho não é cortável em serra ponte.
Estágios da serra (só para Guilhotinado)	Sem limite — cada sobra pode ser recortada quantas vezes for preciso; melhor aproveitamento. 2 estágios — 1ª rodada divide a chapa em faixas, 2ª separa as peças dentro da faixa. É o limite de serras simples. 3 estágios — igual ao de 2, com mais uma rodada, permitindo empilhar peças na mesma coluna. Pedir mais estágios do que a sua serra faz produz um plano bonito no papel e impossível na oficina.
Espessura da serra (mm)	Material consumido pelo disco entre duas peças vizinhas (padrão 4,00 mm). Informe a espessura real do seu disco — é isso que evita peça saindo menor que o projeto.
Esforço do cálculo	Rápido, Normal (padrão) ou Máximo. Quanto maior, mais combinações são testadas e melhor tende a ser o aproveitamento — em troca de mais tempo de processamento.
Margem de limpeza (m)	Faixa descartada em cada borda da chapa (padrão 0,02 m). É o esquadrejamento / limpeza da borda bruta.
Retalho mínimo (m)	Menor lado que uma sobra precisa ter para ser considerada aproveitável e entrar na lista de retalhos (padrão 0,20 m). Sobras menores contam como perda.

A direção do veio não fica nesta aba — ela é definida por chapa, na aba 1. Chapas, porque o mesmo plano pode misturar material com e sem veio.

9. Passo 4 — Calcular o plano

Com chapas, peças e parâmetros informados, clique em Calcular Plano de Corte no rodapé. O sistema exibe “Calculando o plano de corte…” e, ao terminar, abre automaticamente a aba 4. Resultado.

O cálculo não altera estoque, não baixa chapa e não grava nada. Pode calcular quantas vezes quiser.

Observação útil: o otimizador testa centenas de combinações dentro de um limite de tempo. Por isso, calcular duas vezes a mesma lista pode gerar arranjos ligeiramente diferentes — é normal. O que vale é o plano que está na tela, e é exatamente ele que será exportado.

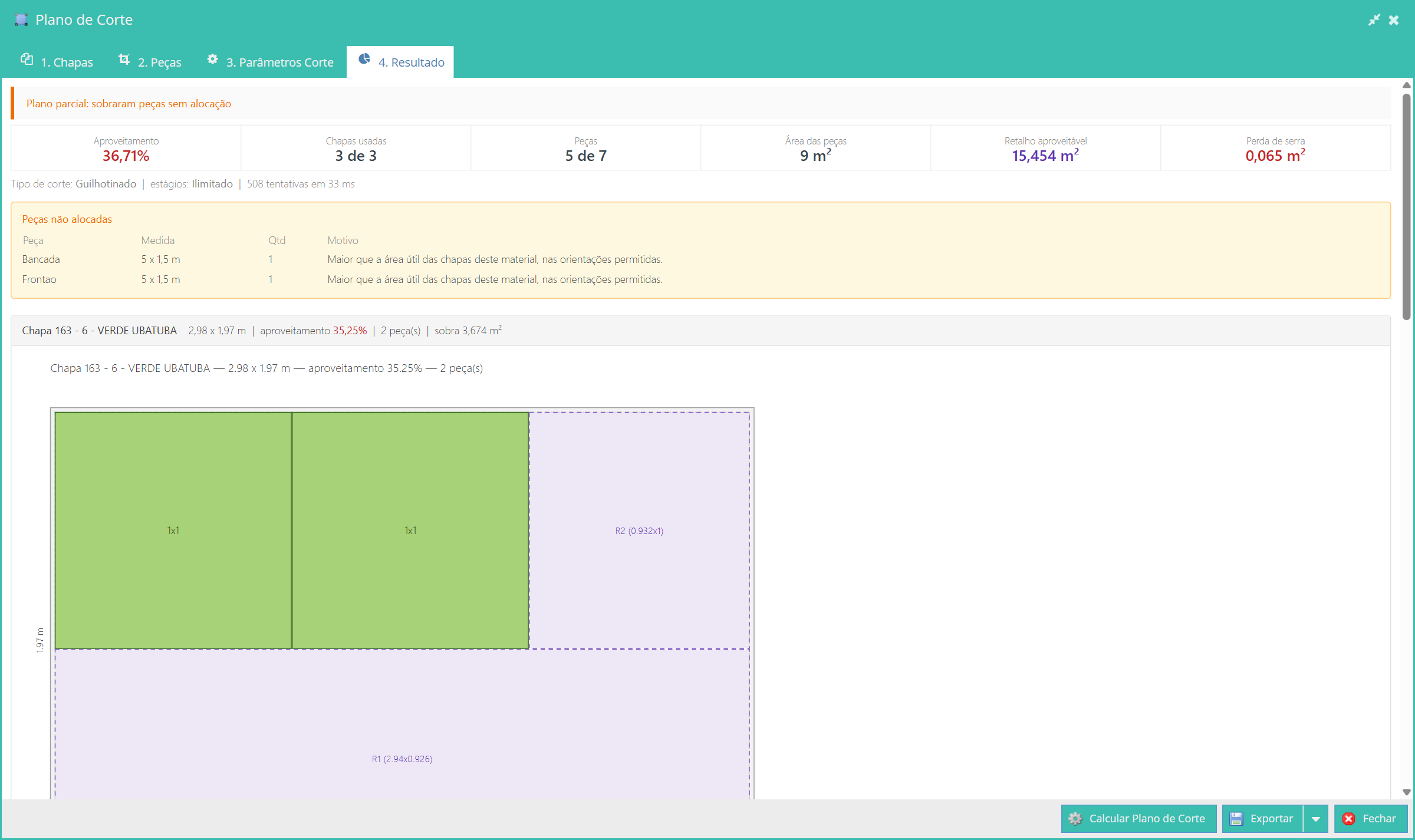

10. Passo 5 — Ler o resultado

10.1 Faixa de situação

Verde — “Todas as peças foram posicionadas”: o plano está completo e pode ir para a oficina.
Laranja — “Plano parcial: sobraram peças sem alocação”: faltou chapa, ou a peça não cabe. Veja o quadro de peças não alocadas.

10.2 Cartões de indicadores

O Aproveitamento muda de cor conforme o resultado: verde a partir de 80%, laranja entre 60% e 79%, e vermelho abaixo de 60% — sinal de que vale rever o plano. Ao lado ficam Chapas usadas, Peças, Área das peças, Retalho aproveitável e Perda de serra. Logo abaixo, a linha de conferência do cálculo: tipo de corte, estágios, número de tentativas e tempo.

10.3 Quadro “Peças não alocadas”

O motivo mais comum é “Maior que a área útil das chapas deste material, nas orientações permitidas”: descontada a margem de limpeza, a peça não cabe em nenhuma das chapas informadas para aquele material — nem em pé, nem deitada.

O que fazer:

conferir a medida da peça (erro de digitação é a causa número 1);
adicionar mais chapas na aba 1;
verificar a regra do material;
liberar Pode girar 90º para a peça;
reduzir a margem de limpeza, se for seguro.

10.4 Desenho de cada chapa

Para cada chapa utilizada, o sistema mostra:

Cabeçalho — identificação da chapa, material, medidas, aproveitamento, quantidade de peças e área de sobra;
Desenho em escala — peças em área preenchida, com a medida escrita dentro; sobras em área tracejada, as aproveitáveis com código (R1, R2…);
Rodapé — “Retalhos aproveitáveis (n)”, com a medida e a área de cada sobra. É esta lista que orienta o retorno de material ao estoque.

Chapas que não receberam nenhuma peça não são desenhadas.

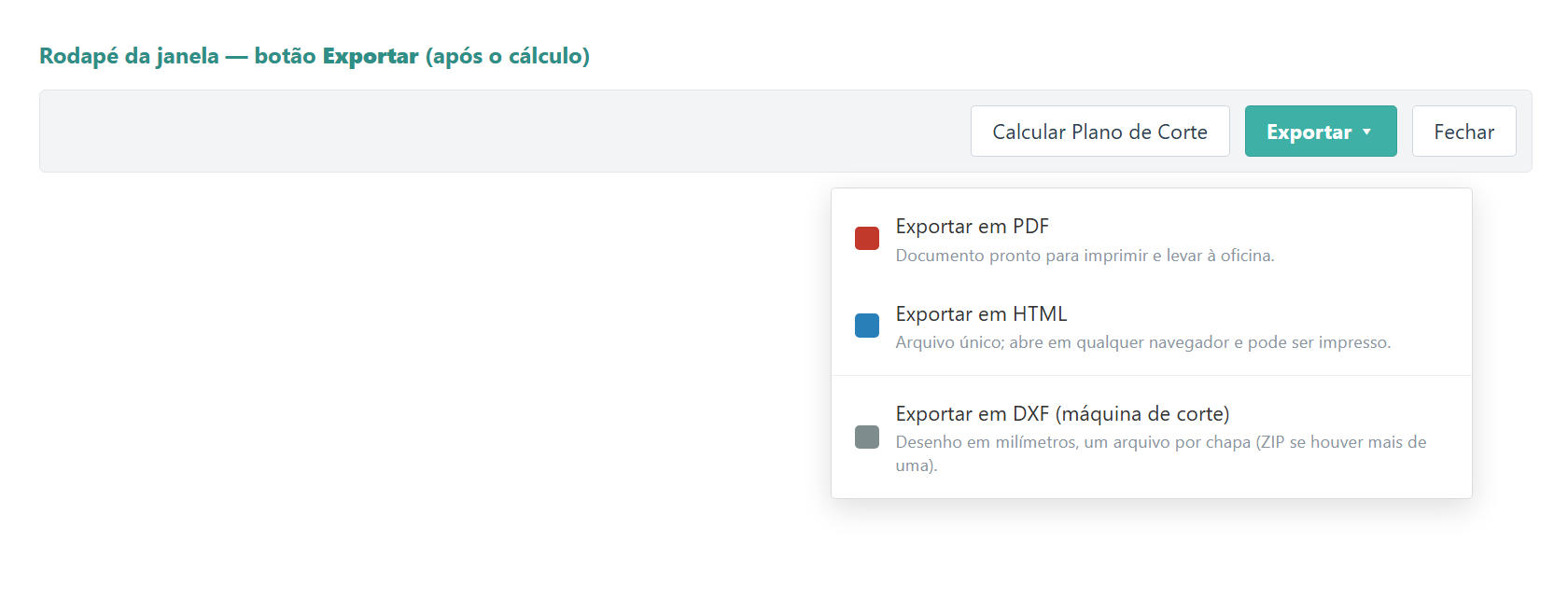

11. Passo 6 — Exportar

Com o plano calculado, clique na seta do botão Exportar, no rodapé da janela.

Formato	O que é	Use para
PDF	Documento com cabeçalho da empresa, data/hora de emissão, indicadores, peças não alocadas e o desenho de cada chapa. Cada chapa ocupa a sua folha — o desenho não é partido ao meio na impressão.	Ordem de corte no chão de fábrica.
HTML	Arquivo único e autossuficiente: abre em qualquer navegador, mesmo sem internet, e pode ser impresso pelo próprio navegador.	Enviar por e-mail/WhatsApp, arquivar, ou quando o PDF falhar.
DXF	Desenho técnico em milímetros. Gera um arquivo por chapa (a máquina corta uma chapa por vez); havendo mais de uma, vem um ZIP com todos. Só entram as chapas que receberam peças.	Alimentar diretamente a máquina de corte (CNC / jato d’água).

Confira antes do primeiro corte

Ao carregar o DXF na máquina, confira a escala e a orientação antes de executar o primeiro corte.

Regras importantes da exportação

Só é possível exportar depois de calcular. Se aparecer “Não há plano calculado para exportar”, clique em Calcular Plano de Corte.
O que é exportado é exatamente o plano desenhado na tela.
Se você alterar chapas ou peças depois do cálculo, o desenho é limpo e a exportação fica indisponível até recalcular.
Se a geração do PDF falhar, exporte em HTML e imprima pelo navegador — o conteúdo é o mesmo.

12. Mensagens do sistema e o que fazer

Mensagem	O que fazer
“Adicione ao menos uma chapa na aba 1. Chapas.”	Você clicou em Calcular sem nenhuma chapa. Volte à aba 1.
“Informe ao menos uma peça na aba 2. Peças.”	Você clicou em Calcular sem nenhuma peça. Volte à aba 2.
“Informe comprimento e altura maiores que zero.”	No cadastro manual de chapa ou peça, as duas medidas são obrigatórias.
“n chapa(s) sem comprimento ou altura líquida foram ignoradas.”	Corrija o cadastro da chapa no Estoque ou lance-a como Chapa Manual.
“n chapa(s) já estavam no plano.”	A mesma chapa foi selecionada duas vezes. Não é erro.
“Marque as chapas/peças que devem ser removidas.”	Use a caixinha da primeira coluna antes de acionar Remover Marcadas.
“Ordem de Serviço <número> não localizada.”	Confira o número — o campo aceita o número impresso na OS ou o código interno.
“Os itens selecionados não possuem medidas de corte conferidas.”	Faça a conferência de medidas no pedido/OS antes de gerar o plano, ou lance as peças manualmente.
“O plano foi gerado, mas n peça(s) não couberam nas chapas informadas.”	Plano parcial — veja o item 10.3.
“Não há plano calculado para exportar.”	Clique em Calcular Plano de Corte e exporte novamente.

13. Boas práticas

Maximize a janela antes de começar.
Siga a ordem das abas: chapas → peças → parâmetros. É o que evita retrabalho.
Confira a espessura da serra logo no primeiro uso — é o parâmetro que mais afeta a medida final da peça.
Peça não alocada? Suspeite primeiro do material, depois da medida digitada.
Em pedido grande ou material caro, rode com Esforço = Máximo e compare com o resultado do Normal.
Calcule 2 ou 3 vezes e fique com o melhor aproveitamento — cada rodada testa combinações diferentes.
Exporte antes de fechar. A tela não guarda nada.
Registre os retalhos aproveitáveis (R1, R2…) no seu controle de estoque — o plano informa a medida, mas não devolve o retalho ao estoque automaticamente.
Confira escala e orientação do DXF no primeiro arquivo enviado à máquina.
Para serra ponte, mantenha Guilhotinado. Livre só para CNC / jato d’água.

14. Perguntas frequentes

Pergunta	Resposta
O Plano de Corte baixa a chapa do estoque?	Não. O módulo é apenas de cálculo e desenho; nenhuma movimentação de estoque é gerada.
Consigo salvar o plano para abrir amanhã?	Não. A tela não persiste dados — exporte em PDF/HTML/DXF e arquive o arquivo.
Posso misturar peças de várias Ordens de Serviço?	Sim. Marque várias OS antes de abrir o módulo, ou use “Importar da Ordem de Serviço” mais de uma vez.
Posso misturar materiais diferentes no mesmo plano?	Sim. Preencha o material nas peças e nas chapas; o sistema respeita a separação. Peça com material em branco vai para qualquer chapa.
Por que o resultado mudou se eu não mudei nada?	O otimizador trabalha com limite de tempo e testa combinações em ordens diferentes. Pequenas variações são normais.
Por que uma chapa da minha lista não apareceu no desenho?	Porque não recebeu nenhuma peça — só as chapas utilizadas são desenhadas.
O que é “perda de serra”?	A área consumida pelo disco em cada corte; depende da espessura informada nos parâmetros.
Qual a diferença para o “Relatório - Plano de Corte”?	O relatório é uma lista de medidas para conferência. Este módulo é o otimizador: calcula encaixe, desenha a chapa, calcula aproveitamento e gera DXF.
Dá para usar retalho como se fosse chapa?	Sim — lance o retalho em Adicionar Chapa Manual com as medidas reais dele.

15. Glossário

Termo	Definição
Chapa	Peça bruta de material (granito, mármore, quartzo, porcelanato) de onde as peças serão cortadas.
Peça	Cada item a ser cortado: bancada, frontão, soleira, lateral, peitoril, rodapé…
Nesting / encaixe	A operação de posicionar as peças dentro da chapa aproveitando o máximo de material.
Aproveitamento	Percentual da área da chapa que virou peça.
Retalho	Sobra de chapa. É “aproveitável” quando o menor lado supera o retalho mínimo configurado.
Margem de limpeza	Faixa descartada em cada borda da chapa.
Perda de serra	Material consumido pelo disco entre duas peças.
Corte guilhotinado	Corte que atravessa a chapa de ponta a ponta (serra ponte / bancada).
Corte livre	Corte que não precisa atravessar a chapa (CNC / jato d’água).
Estágio de corte	Cada “rodada” de cortes paralelos entre si e perpendiculares à rodada anterior.
Veio	Direção do desenho natural do material: Horizontal, Vertical ou Sem veio.
DXF	Formato de desenho técnico lido pelas máquinas de corte.
Medidas de conferência	Medidas reais tiradas na obra e lançadas no pedido; alimentam o plano quando se importa da OS.

16. Palavras-chave e TAGS

#gransoftweb#planodecorte#plano-de-corte#marmoraria #producao#chapas#otimizacaodecorte#nesting #aproveitamentodechapa#retalho#dxf#serraponte #cnc#jatodagua#corteguilhotinado#ordemdeservico #estoquedechapas#tutorialgransoftweb#manualdousuario #granito#marmore#quartzo#porcelanato

Termos de busca equivalentes

plano de corte gransoftweb; como fazer plano de corte; otimizar corte de chapa; aproveitamento de chapa marmoraria; como lançar peças no plano de corte; como adicionar chapa do estoque; como importar peças da ordem de serviço; importar planilha de peças; exportar plano de corte em PDF; gerar DXF para máquina de corte; peças não alocadas plano de corte; margem de limpeza; espessura da serra; retalho mínimo; direção do veio; corte guilhotinado ou livre; quantas chapas vou precisar; calcular sobra de chapa; nesting de granito; onde fica o plano de corte no gransoftweb.

Vocabulário controlado do módulo

Elemento	Valores
Caminho	Produção → Lista - Ordens de Serviço → Ações (+) → Plano de Corte
Abas	1. Chapas \| 2. Peças \| 3. Parâmetros Corte \| 4. Resultado
Botões	Calcular Plano de Corte \| Exportar \| Fechar
Ações de chapa	Adicionar Chapa do Estoque \| Adicionar Chapa Manual \| Remover Marcadas \| Limpar Lista
Ações de peça	Digitar Peça \| Importar da Ordem de Serviço \| Importar Planilha \| Remover Marcadas \| Limpar Lista
Campos da chapa	Chapa \| Material \| Compr. (m) \| Altura (m) \| m² \| Direção do veio \| Qtd
Campos da peça	# \| Descrição \| Material \| Compr. (m) \| Altura (m) \| Qtd \| m² total \| Pode girar \| Respeita veio \| Origem
Parâmetros	Tecnologia de corte (Guilhotinado / Livre) \| Estágios da serra (Sem limite / 2 / 3) \| Espessura da serra (mm) \| Esforço do cálculo (Rápido / Normal / Máximo) \| Margem de limpeza (m) \| Retalho mínimo (m)
Indicadores	Aproveitamento (%) \| Chapas usadas \| Peças \| Área das peças (m²) \| Retalho aproveitável (m²) \| Perda de serra (m²)
Exportação	PDF \| HTML \| DXF (ZIP quando há mais de uma chapa)
Colunas da planilha	Descricao, Compr, Altura, Qtd

Fatos-chave para resposta rápida

O Plano de Corte não salva dados e não movimenta estoque.
Todas as chapas da lista entram no cálculo; a marcação serve para remover.
Material da peça em branco = curinga; material preenchido exige texto igual ao da chapa.
Alterar chapas ou peças depois do cálculo apaga o resultado — é preciso recalcular antes de exportar.
DXF sai em milímetros, um arquivo por chapa, ZIP quando há mais de uma.
Margem de limpeza é aplicada em cada borda da chapa.
Retalho mínimo define quando a sobra é considerada aproveitável.
Estágios da serra só valem para o corte Guilhotinado.
Cores do aproveitamento: verde ≥ 80%, laranja 60–79%, vermelho < 60%.
